Hai semuanya, di artikel ini, saya akan memberikan penjelasan singkat mengenai kabel UTP serta kode warna RJ45 hingga cara penyusunan kabel dan dipasang ke konektor RJ45. berikut merupakan penjelasannya:

  1. Pengertian Kabel UTP

Kabel UTP (Unshielded Twisted Pair) adalah salah satu jenis kabel jaringan yang terdiri dari 4 pasangan kawat tembaga yang di-pilin (twisted pair) dan tidak memiliki pelindung tambahan . Umumnya  digunakan untuk jaringan LAN (Local Area Network). Kabel UTP memiliki fungsi yaitu  sebagai transmisi data, menghubungkan jaringan lo k al, meminimalkan intervensi , dan transmisi atau pengiriman data dengan kecepatan yang stabil .


  1. Struktur Kabel UTP

Kabel UTP terdiri dari 8 kabel tembaga kecil yang kemudian terbagi menjadi 4 kabel berpasangan dengan warna yang sedikit berbeda. Masing-masing pasangan di - pilin untuk mengurangi intervensi elektromagnetik. Kabel memiliki l apisan pelindung luar yang berbahan dari plastik (PVC).


  1. Kategori Kabel UTP

Kabel UTP sudah ada dalam waktu yang lumayan lama, dari banyaknya kategori kabel UTP yang masih eksis dalam penggunaan, sekarang ada 5 kategori kabel ini yang masih digunakan, seperti:


No

Kategori Kabel

Kecepatan Maksimal

Bandwidth Maksimal

Jarak Maksimal

Keterangan

1

Cat 5

100 Mbps

100 MHz

100 meter

Sudah jarang digunakan

2

Cat 5e

1 Gbps

100 MHz

100 meter

Umum digunakan saat ini

3

Cat 6

10 Gbps /

1 Gbps

250 MHz

55 meter /

100 meter

Shielding lebih baik

4

Cat 6a

10 Gbps

500 MHz

100 meter

Kinerja tinggi

5

Cat 7

10 Gbps

1 GHz

100 meter

Shielding sangat baik


  1. Warna Pada Kabel UTP

Seperti penjelasan sebelumnya, kabel UTP memiliki 8 kabel tembaga kecil, yang dibedakan dengan warna. Dimana setiap warna tadi memiliki fungsi utama yang berbeda. Pada kabel yang berwarna orange atau jingga itu biasa dimanfaatkan sebagai pengiriman data, kabel berwarna hijau juga biasa dimanfaatkan sebagai pengiriman data, untuk kabel biru digunakan sebagai arus tegangan positif dan untuk kabel cokelat digunakan untuk arus tegangan negatif.

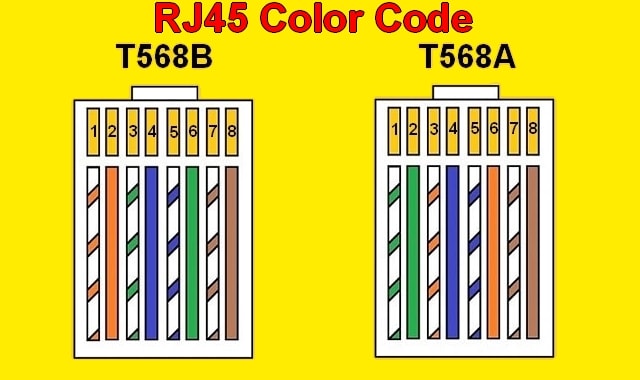

Ada dua standar utama untuk pengkabelan pada konektor RJ45 yaitu T568A dan T568B.



Berikut adalah kode warna  untuk masing-masing standar:


Standar Susunan T568B

Standar Susunan T568A

1. Putih  Oranye

2. Oranye

3. Putih  Hijau

4. Biru

5. Putih  Biru

6. Hijau

7. Putih  Cok e lat

8. Coklat

1. Putih  Hijau

2. Hijau

3. Putih  Oranye

4. Biru

5. Putih  Biru

6. Oranye

7. Putih  Cok e lat

8. Coklat


  1. Jenis Konfigurasi Kabel

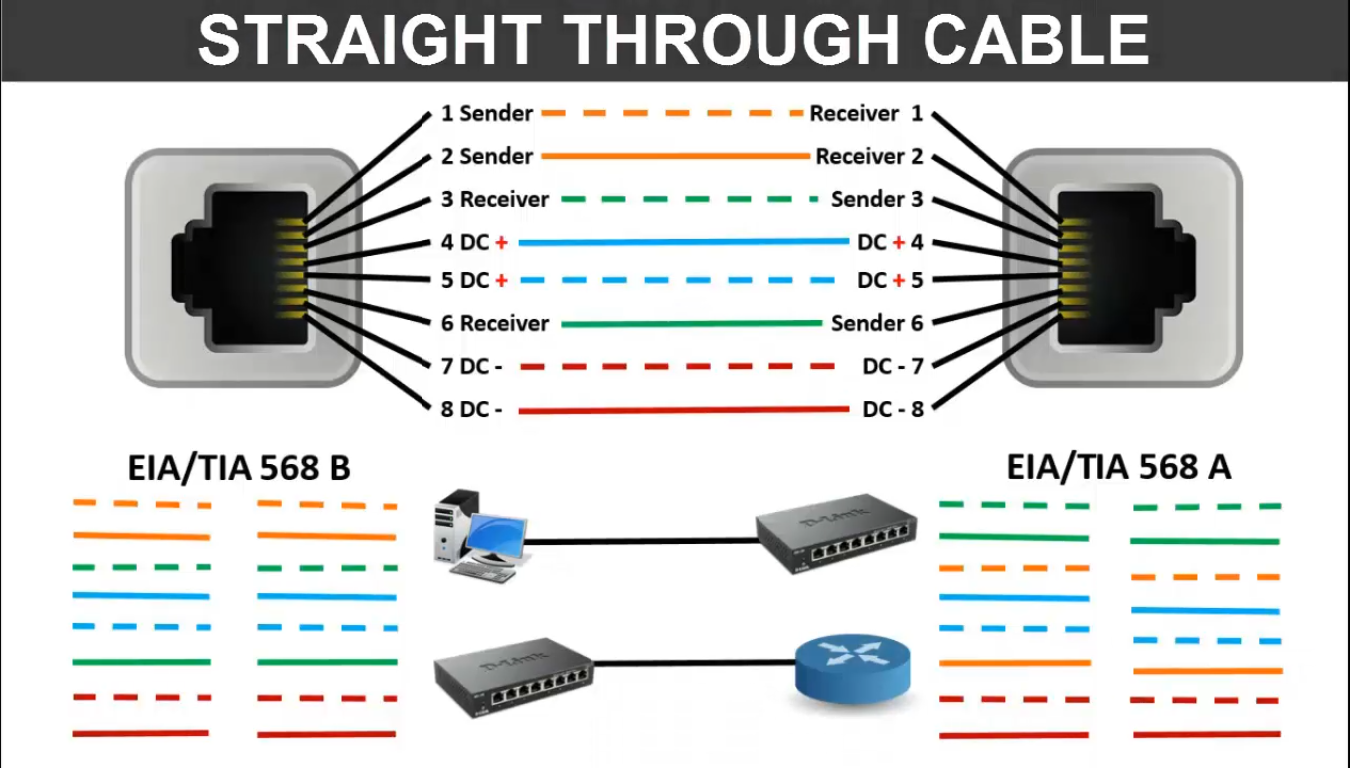

Straight  Through: Konfigurasi dengan fokus untuk m enghubungkan 2 perangkat yang berbeda (misal PC ke Switch).

Kedua ujung menggunakan standar yang sama (T568A–T568A atau T568B–T568B).

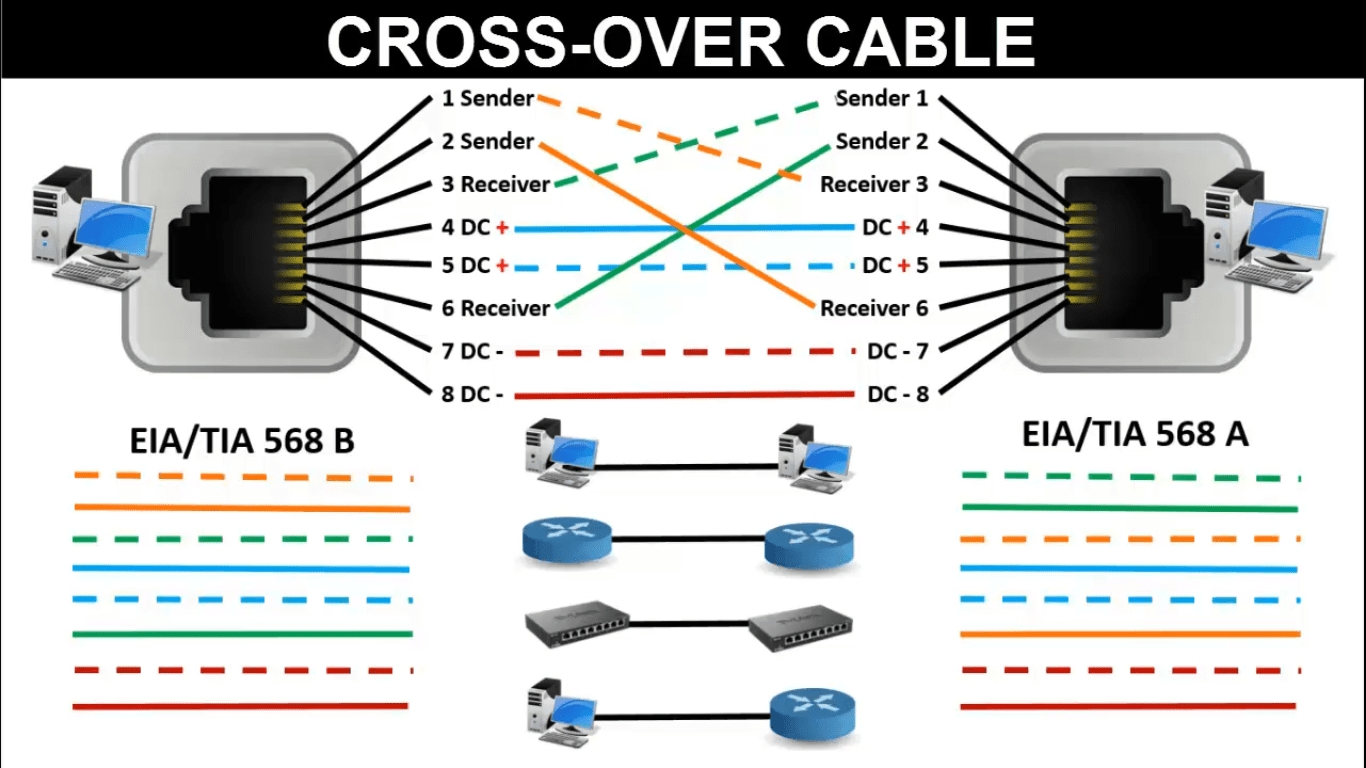

Crossover: Konfigurasi dengan fokus m enghubungkan perangkat yang sejenis (misal PC ke PC).

Ujung pertama memiliki T568A dan ujung lainnya memiliki T568B.
